东风D9多利卡(20米、22米)
高空作业车产品简介

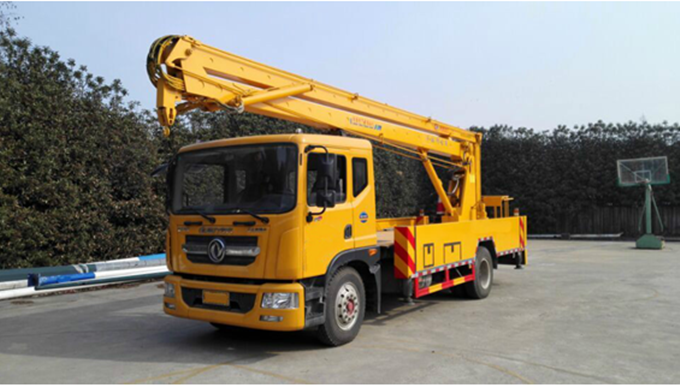

一、 车型外观
二、整车基本参数：
序号 | 名称 | 20米型号、规格 | 22米型号、规格 |
1 | 整车品牌 | 程力威牌-高空作业车 | 程力威牌-高空作业车 |
2 | 产品型号 | CLW5111JGKD5 | CLW5111JGKD5 |
3 | 底盘型号 | EQ1165LJ9BDE | EQ1165LJ9BDE |
4 | 大作业高度 | 20米 | 22米 |
5 | 作业主要技术参数 | 平台离地高度18.3m 平台大作业幅度≥8.7m 平台大作业高度时作业幅度≥3.07m 平台大作业幅度时作业高度≥11.5m 工作斗额定载荷200kg | 平台离地高度≥20.3m 平台大作业幅度≥9.67m 平台大作业高度时作业幅度≥3.15m 平台大作业幅度时作业高度≥12.3m 工作斗额定载荷200kg |
支腿 | 方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2930mm 纵向跨剧：4500mm | 方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2930mm 纵向跨剧：5200mm | |
吊钩 | 大起吊重量≤1000kg，安全值800kg。 大起吊高度8.5m | 大起吊重量≤1000kg，安全值800kg。 大起吊高度9.9m | |
主操作 | 操作位置：转台、吊栏双工作位操作。 操控形式：手动液压或电控操作。 | 操作位置：转台、吊栏双工作位操作。 操控形式：手动液压或电控操作。 | |
6 | 围板及走台板 | 钢制工具箱及围板、花纹防滑走台板 | 钢制工具箱及围板、花纹防滑走台板 |
7 | 臂架结构形式 | 三节折叠臂 | 三节折叠臂 |
8 | 回转装置 | 双向3600连续回转 | 双向3600连续回转 |
9 | 发动机 | ISB180-50 | ISB180-50 、YC4EG185-50 |
10 | 整车尺寸 | 9200×2500×3700 | 10100×2500×3800 |
11 | 总质量 | 10705kg | 10705kg |
12 | 整备质量 | 10510kg | 10510kg |
13 | 轴距 | 3950mm | 4500mm |
14 | 环保/免征 | 有/有 | 有/有 |
三、高空作业车介绍及性能特点：
1.功能介绍：
东风D9型多利卡20米高空作业车采用折叠式曲臂结构，作业臂为三节折叠式，工作斗和转台双工作位，上下操作，液压手动控制，可360度回转，四液压支腿，带1吨吊钩，工作斗大承重200公斤，钢制工具箱及围板、花纹防滑走台板。
车辆配制双向液压锁、双向带锁平衡阀、液流阀、液压油缸等主要部件均采用国内知名品牌，换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。
2.产品概述：
1、 工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。
小臂大伸展角度达65°，以便调整到佳作业位置。（小臂伸展角度测量方式不同，部分厂家标注为90°）
2、 上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。
3、 夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。
4、 支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态。
5、 支腿采用前、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂（注：如支腿采用前V、后H型的车型，在长时间使用后由于车头倒挂容易造成车大梁变形或断裂）。
6、 四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂上装有双向平衡阀，使工作臂运行更平稳。
四、随车附件明细：
1、载货汽车说明书一册。
2、汽车底盘合格证一份。
3、高空作业车说明书一本。
4、载货汽车保修。
5、载重汽车随车工具。
| 东风D9高空作业车20米22米产品主要技术资料 | |||
| 产品名称 | 东风D9高空作业车20米22米 | 外型尺寸(mm) | ×× |
| 整车型号 | CLW5111JGKD5 | 货厢尺寸(mm) | ×× |
| 前排乘客 | 额定载客(人) | ||
| 总质量(kg) | 接近/离去角(°) | ||
| 额定质量(kg) | 前悬/后悬(mm) | ||
| 整备质量(kg) | 最高车速(km/h) | ||
| 排放标准 | |||
| 整车说明 | |||
| 东风D9高空作业车20米22米底盘参数 | |||
| 底盘型号 | 燃油种类 | ||
| 轴数 | 前轮距(mm) | ||
| 轴距(mm) | 后轮距(mm) | ||
| 轮胎数 | 轮胎规格 | ||
| 东风D9高空作业车20米22米发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
厂家实力
售后保养
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
常见问题
（1）免费维修方案以及期限？
1、跟踪服务时间：终身；
2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费；
3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？
1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货；
2、配件只收工本费,不加其他费用。
（3）售后服务方式？
底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。
专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？
供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？
购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？
自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？
专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供最好的服务！
